ERREMME TRIBUNE

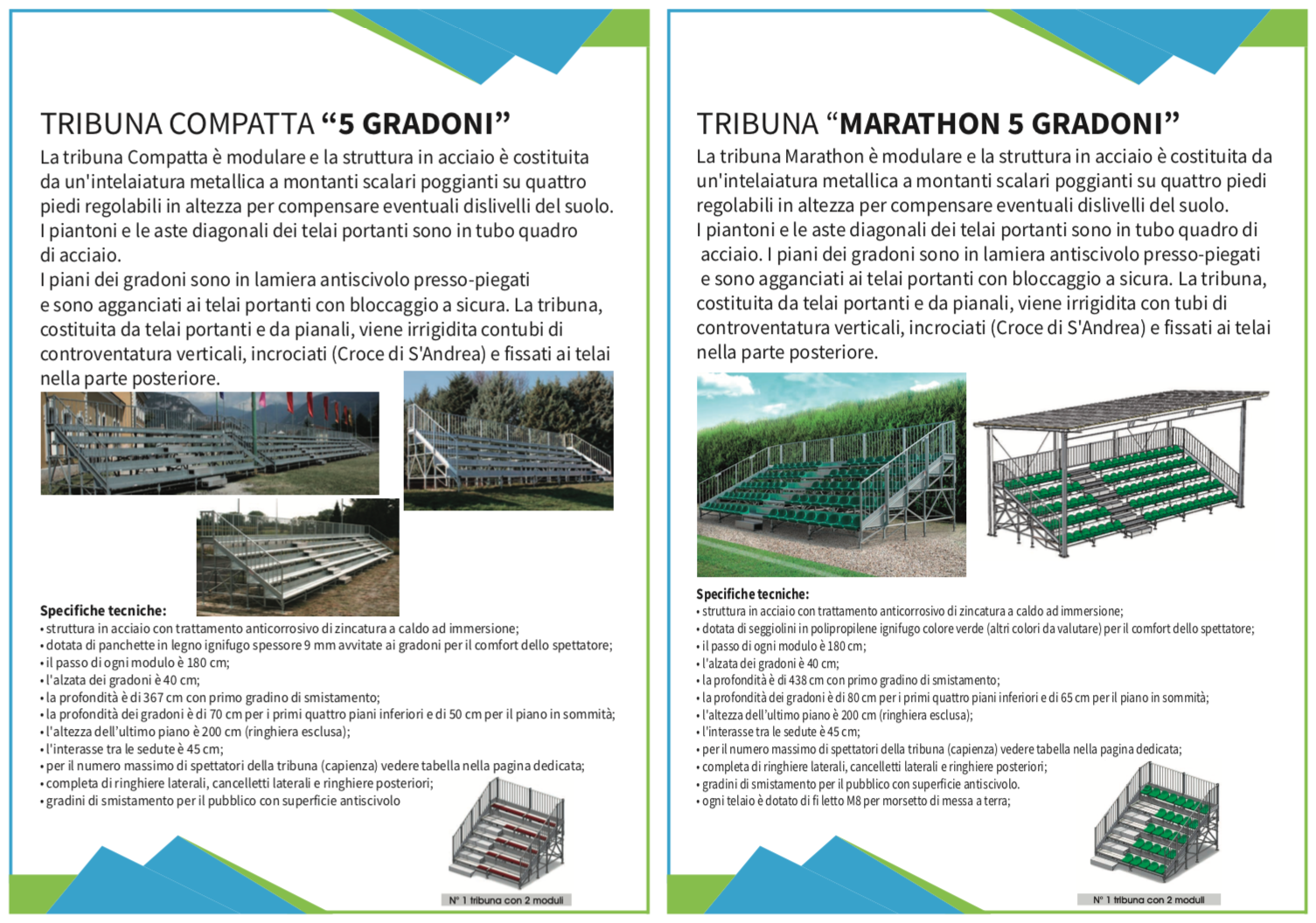

TRIBUNA COMPATTA 5 GRADONI

 La tribuna Compatta è modulare e la struttura in acciaio è costituita da un'intelaiatura metallica a montanti scalari poggianti su quattro piedi regolabili in altezza per compensare eventuali dislivelli del suolo. I piantoni e le aste diagonali dei telai portanti sono in tubo quadro di acciaio. I piani dei gradoni sono in lamiera antiscivolo presso-piegati e sono agganciati ai telai portanti con bloccaggio a sicura. La tribuna, costituita da telai portanti e da pianali, viene irrigidita con tubi di controventatura verticali, incrociati (Croce di S'Andrea) e fi ssati ai telai nella parte posteriore. Inoltre la tribuna viene irrigidita nel piano orizzontale.



Specifiche tecniche:

• struttura in acciaio con trattamento anticorrosivo di zincatura a caldo ad immersione;

• dotata di panchette in legno ignifugo spessore 9 mm avvitate ai gradoni per il comfort dello spettatore;

• il passo di ogni modulo è 180 cm;

• l'alzata dei gradoni è 40 cm;

• la profondità è di 367 cm con primo gradino di smistamento;

• la profondità dei gradoni è di 70 cm per i primi quattro piani inferiori e di 50 cm per il piano in sommità;

• l'altezza dell’ultimo piano è 200 cm (ringhiera esclusa);

• l'interasse tra le sedute è 45 cm;

• per il numero massimo di spettatori della tribuna (capienza) vedere tabella nella pagina dedicata;

• completa di ringhiere laterali, cancelletti laterali e ringhiere posteriori;

• gradini di smistamento per il pubblico con superficie antiscivolo;





TRIBUNA MARATHON 5 GRADONI

La tribuna Marathon è modulare e la struttura in acciaio è costituita da un'intelaiatura metallica a montanti scalari poggianti su quattro piedi regolabili in altezza per compensare eventuali dislivelli del suolo. I piantoni e le aste diagonali dei telai portanti sono in tubo quadro di acciaio. I piani dei gradoni sono in lamiera antiscivolo presso-piegati e sono agganciati ai telai portanti con bloccaggio a sicura. La tribuna, costituita da telai portanti e da pianali, viene irrigidita con tubi di controventatura verticali, incrociati (Croce di S'Andrea) e fissati ai telai nella parte posteriore. Inoltre la tribuna viene irrigidita nel piano orizzontale.



Specifiche tecniche:

• struttura in acciaio con trattamento anticorrosivo di zincatura a caldo ad immersione;

• dotata di seggiolini in polipropilene ignifugo colore verde (altri colori da valutare) per il comfort dello spettatore;

• il passo di ogni modulo è 180 cm;

• l'alzata dei gradoni è 40 cm;

• la profondità è di 438 cm con primo gradino di smistamento;

• la profondità dei gradoni è di 80 cm per i primi quattro piani inferiori e di 65 cm per il piano in sommità;

• l'altezza dell’ultimo piano è 200 cm (ringhiera esclusa);

• l'interasse tra le sedute è 45 cm;

• per il numero massimo di spettatori della tribuna (capienza) vedere tabella nella pagina dedicata;

• completa di ringhiere laterali, cancelletti laterali e ringhiere posteriori;

• gradini di smistamento per il pubblico con superficie antiscivolo (una fila fino a 7 moduli; due file da 8 a 15 moduli);

• ogni telaio è dotato di filetto M8 per morsetto di messa a terra;
